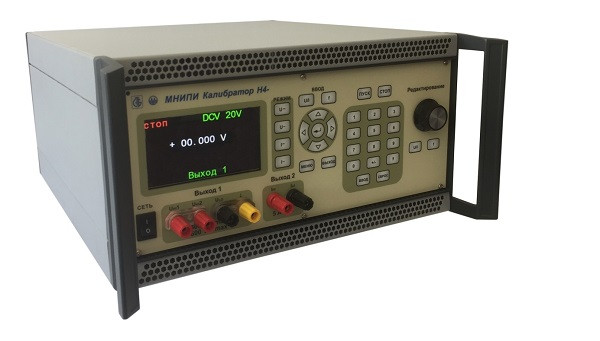

Н4-301 - Калибратор универсальный

Описание калибратора Н4-301:

Калибраторы Н4-301 предназначен для воспроизведения напряжения и силы постоянного и переменного токов. Область применения – калибратор предназначен для использования при метрологическом контроле, регулировке электроизмерительных приборов переменного и постоянного токов. Калибратор обеспечивает работу в составе автоматизированных измерительных систем посредством интерфейса USB. Принцип действия калибратора заключается в преобразовании численного значения воспроизводимого сигнала, вводимого оператором с клавишного пульта, в аналоговый сигнал с помощью цифро-аналогового преобразователя (ЦАП) и формирование из этого сигнала выходного тока или напряжения в зависимости от рода работы. Фактическое значение воспроизводимого сигнала и его изменения в результате влияния внешних факторов фиксируется встроенным цифровым вольтметром. Получаемые данные используются для коррекции кода, загружаемого в ЦАП с целью минимизации отклонения выходной величины от заданного значения. Указанные операции выполняются под управлением микропроцессорного контроллера. Основные узлы калибратора смонтированы на печатных платах. Для обеспечения теплового режима внутри прибора применена вытяжная вентиляция. Управление калибраторами осуществляется с клавишной панели, информация воспроизводимых сигналов отображается на жидкокристаллическом дисплее. Н4-301 конструктивно выполнен в типовом металлическом корпусе.

Отличительные особенности:

• Конструктивно выполнен в типовом металлическом корпусе.
• Напряжение постоянного тока: 50 мкВ - 600 В
• Напряжение переменного тока: 1 мВ - 600 В
• Габариты 420x342x184,5 мм
• Масса 10 кг

Диапазоны воспроизведения напряжения постоянного тока и пределы допускаемой основной погрешности

Наименование диапазона, Uk	Диапазон воспроизведения в значениях устанавливаемой шкалы	Пределы допускаемой основной погрешности, %	Максимальный ток нагрузки, мА	Напряжение шумов и пульсаций, мВ, не более
200 мВ	±(000,05 - 200,00) мВ	±(0,07 от U + 0,01 от Uк)	10	1
2 В	±(0,0010- 2,0000) В	±(0,05 от U + 0,005 от Uк)	10	2
20 В	±(00,010 - 20,000) В	±(0,05 от U + 0,005 от Uк)	10	2
200 В	±(001,00 - 200,00) В	±(0,07 от U + 0,01 от Uк)	5	150
600 В	±(0010,0 - 0600) В	±(0,1 от U + 0,02 от Uк)	5	250
где U - значение измеряемого напряжения, Uк - конечное значение диапазона измерений.

Диапазоны воспроизведения напряжения переменного тока, диапазоны частот и пределы допускаемой основной погрешности

Наименование диапазона, Uk	Диапазон воспроизведения в значениях устанавливаемой шкалы	Диапазон частот	Пределы допускаемой основной погрешности, %	Макси мальный ток нагрузки, мА	Емкость нагрузки, пФ, не более	Коэффициент нелинейных искажений %, не более
200 мВ	(001,0-200,0) мВ	от 20 Гц до 20 кГц	±(0,15 от U + 0,02 от Uк)	10	1000	0,25
		св. 20 до 40 кГц вкл.	±(0,2 от U + 0,1 от Uк)	10	1000	0,25
2 В	(0,100-2,000) В	от 20 Гц до 20 кГц	±(0,15 от U + 0,02 от Uк)	10	1000	0,25
		св. 20 до 40 кГц вкл.	±(0,2 от U + 0,1 от Uк)	10	1000	0,25
20 В	(01,00-20,00) В	от 20 Гц до 20 кГц	±(0,15 от U + 0,02 от Uк)	10	1000	0,25
		св. 20 до 40 кГц вкл.	±(0,2 от U + 0,1 от Uк)	10	1000	0,25
200 В	(010,0 -200,0) В	от 40 Гц до 1 кГц	±(0,2 от U + 0,05 от U к)	5	330	0,5
600 В	(0100-0600) В	от 40 Гц до 1 кГц	±(0,2 от U + 0,05 от U к)	5	330	0,5
где U - значение измеряемого напряжения, Uк - конечное значение диапазона измерений.

Диапазоны воспроизведения силы постоянного тока и пределы допускаемой основной погрешности

Наимено- вание диапазона, Iк	Диапазон воспроизведения в значениях устанавливаемой шкалы	Пределы допускаемой основной погрешности, %	Максимальное напряжение на нагрузке, В	Напряжение шумов и пульсаций при максимальном напряжении на нагрузке, мВ, не более
200 мкА	±(001,00- 200,00) мкА	±(0,1 от I + 0,02 от Iк)	3	-
2 мА	±(0,0010-2,0000) мА	к)	3	-
20 мА	±(00,010 -20,000) мА	±( 0,1 от I + 0,01 от Iк)	3	-
200 мА	±(000,10- 200,00) мА	±(0,1 от I + 0,01 от Iк)	3	-
2 А	±(0,0010 -2,0000) А	±(0,1 от I + 0,02 от Iк)	3	10
5 А	±(0,0010 - 5,0000) А	±(0,1 от I + 0,02 от Iк)	3	10
где I - значение измеряемой силы тока,Iк - конечное значение диапазона измерений.

Диапазоны воспроизведения силы переменного тока, диапазоны частот и пределы допускаемой основной погрешности

Наименование диапазона, Iк	Диапазон воспроизведения в значениях устанавливаемой шкалы 20 Гц -1 кГц	Пределы допускаемой основной погрешности, %	Максимальное напряжение на нагрузке, В	Коэффициент нелинейных искажений %, не более
200 мкА	(010,0 -200,0) мкА	(0,15 от I + 0,05от Iк)	3,0	-
2 мА	(0,100 - 2,000) мА	(0,15 от I + 0,05 от Iк)	3,0	-
20 мА	(01,00 -20,00) мА	от Iк)	3,0	-
200 мА	(010,0 -200,0) мА	от Iк)	3,0	0,25
2 А	(0,100-2,000) А	± (0,15 от I + 0,05 от Iк)	3,0	0,25
5 А	(1,000- 5,000) А	± (0,15 от I + 0,05 от Iк)	2,0	1,0
где I - значение измеряемой силы тока,Iк - конечное значение диапазона измерений.

Прочие характеристики

Параметры	Значения
Питание от сети переменного тока
- напряжение	230±23В
- частота	50±0,5Гц
Потребляемая мощность, не более
- Н4-301	100ВxА
- Н4-301/1	60ВxА
Масса, не более	10кг
Габариты, не более
- Н4-301	420x342x184,5мм
- Н4-301/1	428x327x235мм
Диапазон нормальных рабочих условий	от плюс 15°С до плюс 25°С
Диапазон рабочих условий применения	от минус 10°С до плюс 50°С
Степень защиты оболочки по ГОСТ 14254-2015	IP20
Наработка на отказ, не менее	15000ч
